大型節能工業吊扇
W.Fans系列
W.Fans系列工業大風扇是大王通風自主研發的基于PMSM (Permanent Magnet Synchronous Motor)永磁同步原理的新型HVLS節能超大工業扇，擁有260N.m穩定扭矩，驅動力更強勁、轉矩更平穩，達到IE4高效節能標準，節約能耗30%，風扇直徑從3.1m至8m，滿載風量高達16870m 3/min，真正做到了終身免維護，無需更換機油、油封。20年可靠壽命設計，W.Fans系列以優異的性能、超低的能耗、超長的壽命，解決更多高大空間通風降溫問題。
-
8
M直徑可達
-
1.2
kw/h平均能耗
-
2462
m2覆蓋面積
-
16870
m3/min全速風量
應用案例
-
要運動也要舒適！CD球館新風尚！大王通風超大覆蓋，清涼無限！
應用行業：體育健身行業 建筑面積：1000㎡ 安裝結構：鋼結構 產品型號：W.Fans系列 -
大王通風與浙江常固金屬合力打造舒適生產車間
應用行業：制造業 建筑面積：11755㎡ 安裝結構：工字鋼 產品型號：W.Fans系列 -
大王通風助力大自然家居通風降溫
應用行業：輕工制造 建筑面積：5000㎡ 安裝結構：工字鋼結構 產品型號：W.Fans系列 -
美團推薦！大王通風工業大風扇——即刻降溫，暢享清涼！
應用行業：高科技服務業 建筑面積：-- 安裝結構：混凝土+工字鋼 產品型號：D.Fans系列 -
大王通風 W.FANS 系列賦能比亞迪鋼結構倉庫，打造高效通風存儲環境案例
應用行業：倉庫 建筑面積： 安裝結構：鋼結構 產品型號：W.FANS系列 -
大王通風大風扇入駐武漢地鐵5號線
應用行業：公共交通 建筑面積：4000㎡ 安裝結構：工字鋼 產品型號：D.Fans系列 -
大王通風&北極星馬術學院聯手打造舒適運動空間
應用行業：大型娛樂運動場所 建筑面積：7000㎡ 安裝結構：工字鋼 產品型號：W.Fans系列 -
舒適與節能并駕齊驅，大王風扇賦能廣汽本田綠色生產
應用行業：制造行業 建筑面積：219000㎡ 安裝結構：鋼結構 產品型號：W.Fans系列 -
山東某制造車間工業大吊扇
應用行業：制造業廠房車間 建筑面積：12800㎡ 安裝結構： 產品型號：工字鋼結構 -
大王風扇亮相錦天體育，打造舒適運動環境，運動達人熱薦！！！
應用行業：體育行業 建筑面積：-- 安裝結構：鋼結構 產品型號：W.Fans系列
四大優勢
-
- 動力系統： PMSM永磁同步電機
- 1.更強勁：260N.m驚人扭矩，驅動力更強勁、轉矩更平穩；
2.更高效：獨特外轉子大扭矩設計，更高控制精度；
3.更節能：節約能耗30%，達到IE4高效節能標準，達到GB30253-2013國家能效新一級標準；
4.終身免維護：完全密封，無需更換潤滑油、油封等配件，省去大筆后期保養費用；
5.更靜音：38db超低音量，耳邊只有風的聲音；
6.溫升低：電機溫升低于35℃，壽命更長！
-
- 控制系統：矢量變頻控制
- 1.更平穩：新一代高可靠性IGBT模塊，電機矢量算法及電流抑制處理方式，啟動更平穩；
2.更靜音：高達16KHZ的載波頻率，加速、減速、運行全程無任何電磁噪音；
3.更可靠：PCBA三防漆處理，持久耐用；
4.平滑再啟動：扇葉未完全停止時可實現平滑的再啟動功能；
5.25種故障保護：多達25種故障保護功能（過流、過壓、欠壓、過溫、缺相、過載等）。
-
- 變截面流線型葉片：風扇氣流部件
- 1．葉片設計-流線型變截面
應用空氣動力學等弦長理論，結合相對線速度原理，葉根到葉尖逐漸變窄（304-186mm)、變薄(43mm-21mm)，受力更平衡，送風更均勻，且中心無空洞。
2．葉片材質-航空工業板材
采用5052H32高標號1.5mm航空級鋁合金母板，精密數控成型，強度和柔韌性更高，確保不斷裂。
3．葉片重量-更輕更安全
每個葉片僅有6.7公斤(7.3m直徑，不含緩沖件)， 葉片數量少重量輕，減少電機負荷，延長使用壽命，安全節能。
-
- 結構連接：一體式緩沖腔連接設計
- 1．葉片與葉柄連接
榫卯連接：葉柄的“凹”型截面與緩沖件“凸”型截面形成關節咬合，消除風扇運行時葉片向外的離心力和風扇啟停時的剪切力;
橫向螺桿緊固，與風扇運行軌跡同向，不受直角剪切力，確保葉片不斷裂，從根本上消除二次傷害的安全隱患。
2．葉柄與輪轂連接
通過臺階式凹凸截面相互咬合將葉柄與輪轂/電機形成一體，運用整體結構承受風扇運行時的離心力，所有緊固件不受力。
3．電機與法蘭盤連接
安全環：將5根葉柄與電機上蓋連成一體，運用結構咬合方式，實現整體結構受力；
防墜盤：法蘭盤的“凹”型截面與防墜環“凸”型截面在重力作用下相互咬合鉤掛，確保電機法蘭盤與電機的可靠連接。
12道安全防護
-
實時監測，主動維保
大王智能遠程控制系統，實時監測設備運行參數、電機溫升及設備水平度。
-
鋼絲繩平衡保護
四根鋼絲繩利用平衡原理與建筑物牽引固定，確保風扇整機不受外力及氣流作用晃動墜落。
-
減振緩沖裝置
葉柄采用6061T6航空級鋁合金，整體包裹PU聚氨酯與葉片緩沖腔體緊密配合，高效釋放葉片轉動所產生的振動和應力，消除共振。
-
安全環
法蘭盤的“凹”型截面與防墜環“凸” 型截面在重力作用下相互咬合鉤掛，確保電機法蘭盤與電機的可靠連接。
-
葉片高強度鉚接
每個葉片采用16 顆高強度鉚釘與緩沖腔體分上下鉚接在一起，形成獨立面受力，每個鉚釘設計承載剪切力為1.5噸。
-
葉柄一體式鏈接
形成穩固剛性整體,徹底消除傳統分體式結構的連接間隙,抵御高頻振動與慣性沖擊。
-
鋼絲繩纏繞保護
安裝板與房梁使用1000KG拉力強度鋼絲繩纏繞,確保風扇整體結構不松動不墜落。
-
異常報警系統
變頻控制系統自帶過壓、過裁、缺相等意外保護，遇到異常自動報警并停止風扇運行。
-
e高抗拉強度葉柄材質
6061-T6葉柄，高強度，高硬度，可達 HB90度以上，具有良好的抗腐蝕性，可承受205MPA抗拉強度
-
防墜盤
法蘭盤的"凹"型截面與防墜環"凸” 型截面在重力作用下相互咬合鉤掛，確保電機法蘭盤與電機的可靠連接。
-
流線型變截面葉片設計
應用空氣動力學等弦長理論，結合相對線速度原理，葉根到葉尖逐漸變窄、變薄，受力更平衡，送風更均勻，且中心無空洞。
-
航空級防撞葉片材質
1.5MM厚5052航空鋁板，可承受3噸以上拉伸力，超高的材料韌性，確保葉片受到撞擊時能夠快速變型有效吸收外力，防止葉片斷裂的同時，極大限度避免電機及其它結構件受損。
應用場合
廠房車間
物流倉儲
健身房
體育館
室內運動場
練功房
會展中心
4S店
產品集散市場- 大型商場與超市
- 企業寫字樓的前廳
- 別墅
- 食堂
- 博物館
- 大型戶外商業活動
- 大型游樂場
- 動物植物園
- 兒童游樂場
- 火車/高鐵/汽車站
- 地鐵站
- 候機樓
產品參數
| 產品系列 | W.Fans系列 | ||||||||
| 產品型號 | W26 | W24 | W22 | W20 | W18 | W16 | W14 | W12 | W10 |
| 規格/直徑(m) | 8 | 7.3 | 6.7 | 6.1 | 5.5 | 4.9 | 4.2 | 3.6 | 3.1 |
| 轉速范圍(rpm) | 10-45 | 10-55 | 10-60 | 10-60 | 10-70 | 10-75 | 10-80 | 10-85 | 10-90 |
| 滿載風量(m3/min) | 16870 | 16130 | 14800 | 14200 | 12800 | 11800 | 10800 | 8900 | 7800 |
| 額定功率(kw) | 1.1-1.5 | 0.75 | 0.4 | ||||||
| 平均能耗(kW·h) | ≤1.2 | ≤1.0 | ≤0.7 | ≤0.4 | |||||
| 電機噪音(dB) | 38 | ||||||||
| 電壓要求(V) | 380V/220S | ||||||||
| 滿載電流(A) | 2.8（380V）/4.6（220V） | 2.6（380V）/3.0（220V） | 2.5 | 2.0 | |||||
| 整機重量(kg) | 108 | 92 | 90 | 73 | 63 | 60 | 47 | 42 | 39 |
| *更多尺寸可定制 | |||||||||

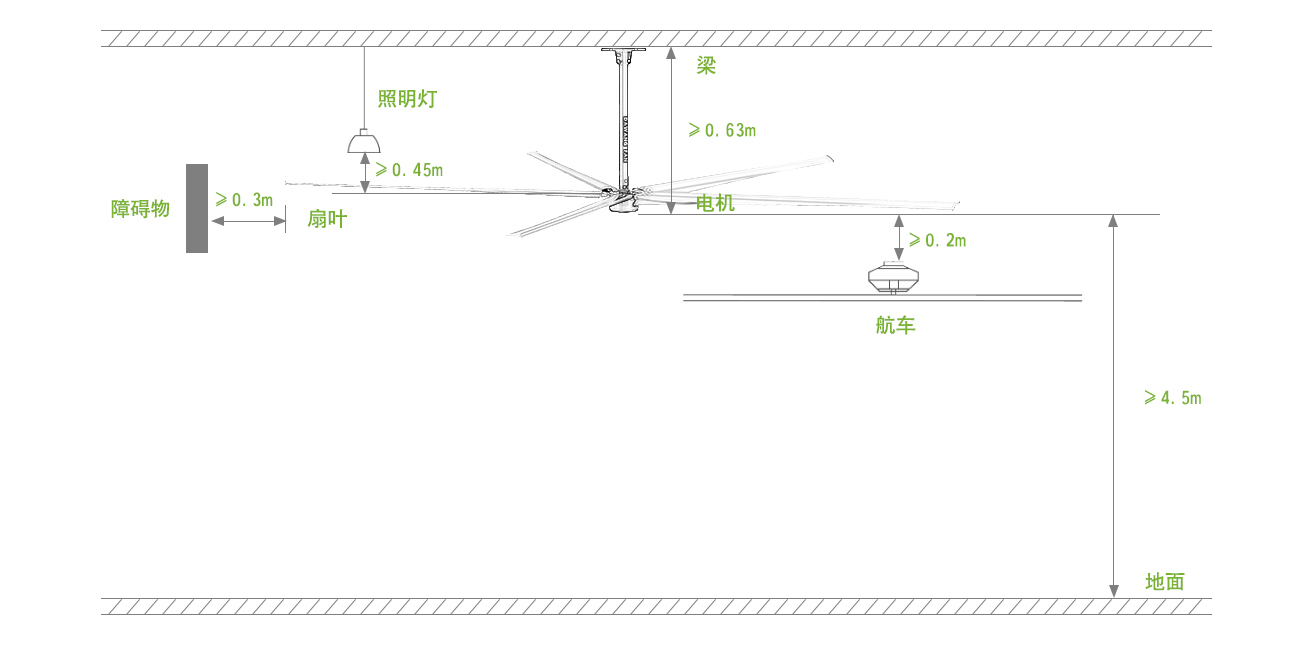

安裝高度說明
